سنسور میل سوپاپ خودورهای چینی

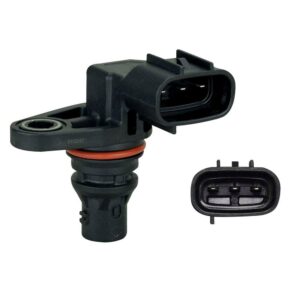

سنسور میل سوپاپ یا سنسور موقعیت میل سوپاپ (Camshaft Position Sensor / CMP) یکی از حسگرهای سیستم مدیریت موتور است که موقعیت میل‌سوپاپ را تشخیص می‌دهد و اطلاعات آن را به ECU ارسال می‌کند. ECU با استفاده از این اطلاعات و سیگنال سنسور میل‌لنگ می‌تواند موقعیت چرخه موتور را تشخیص داده و زمان‌بندی موردنیاز برای عملکرد موتور را مدیریت کند.
سنسور میل سوپاپ چه کاری انجام می‌دهد؟
میل‌سوپاپ وظیفه کنترل باز و بسته شدن سوپاپ‌های موتور را بر عهده دارد و ECU برای تشخیص وضعیت چرخه موتور به اطلاعات موقعیت آن نیاز دارد.
سنسور موقعیت میل سوپاپ این اطلاعات را به ECU می‌فرستد. سیگنال این سنسور همراه با اطلاعات سنسور دور موتور یا سنسور میل‌لنگ به واحد کنترل موتور کمک می‌کند موقعیت دقیق چرخه موتور را تشخیص دهد. این اطلاعات، از جمله برای تعیین زمان تزریق در سیستم‌های تزریق ترتیبی مورد استفاده قرار می‌گیرد.
به همین دلیل سنسور میل سوپاپ و سنسور میل‌لنگ دو قطعه مرتبط اما متفاوت هستند و نباید این دو نام را برای یک قطعه به کار برد.
تفاوت سنسور میل سوپاپ و سنسور دور موتور چیست؟
این دو سنسور در مدیریت موتور با یکدیگر ارتباط دارند، اما وظیفه و محل اندازه‌گیری آنها متفاوت است.
| قطعه | چه چیزی را تشخیص می‌دهد؟ | کاربرد اصلی اطلاعات |
|---|---|---|
| سنسور میل سوپاپ (CMP) | موقعیت میل‌سوپاپ | کمک به تشخیص فاز چرخه موتور و مدیریت زمان‌بندی |
| سنسور میل‌لنگ (CKP) | موقعیت و سرعت چرخش میل‌لنگ | تعیین موقعیت و دور موتور |
| ECU | اطلاعات هر دو سنسور را پردازش می‌کند | مدیریت عملکرد موتور متناسب با طراحی سیستم |
بنابراین اگر در دیاگ خطایی مربوط به Camshaft Position Sensor مشاهده شود، نباید آن را با خطای Crankshaft Position Sensor یکسان در نظر گرفت.
علائم احتمالی خرابی سنسور میل سوپاپ
اختلال در سنسور موقعیت میل سوپاپ می‌تواند بسته به طراحی خودرو و نوع خرابی با نشانه‌های متفاوتی همراه باشد.
از علائم احتمالی می‌توان به روشن شدن چراغ چک، مشکل در روشن شدن موتور، خاموش شدن موتور، ذخیره شدن کد خطا در ECU یا اختلال در عملکرد موتور اشاره کرد. HELLA نیز روشن شدن چراغ چک، ذخیره کد خطا و مشکلات استارت را از نشانه‌های احتمالی خرابی این سنسور معرفی می‌کند.
اما مشاهده این علائم به معنی خرابی قطعی سنسور میل سوپاپ نیست. مشکل در سیم‌کشی، اتصال نامناسب سوکت، آسیب مدار یا مشکلات دیگری در سیستم موتور نیز می‌توانند علائم یا خطاهای مرتبط ایجاد کنند.
به همین دلیل بهتر است قبل از تعویض سنسور، خطاهای ECU با دستگاه دیاگ خوانده شده و سیم‌کشی، کانکتور و وضعیت سنسور بررسی شوند.
آیا خطای سنسور میل سوپاپ یعنی حتماً سنسور خراب است؟
خیر. ثبت کد خطای مرتبط با سنسور میل سوپاپ لزوماً ثابت نمی‌کند که خود سنسور معیوب شده است.
در فرایند عیب‌یابی باید مواردی مانند اتصالات الکتریکی، شکستگی یا خوردگی سیم‌ها، وضعیت سوکت و تغذیه الکتریکی متناسب با نوع سنسور بررسی شوند. بررسی حافظه خطای ECU نیز بخشی از فرایند تشخیص است.
بنابراین تعویض مستقیم سنسور فقط بر اساس روشن شدن چراغ چک یا یک کد خطا ممکن است هزینه غیرضروری ایجاد کند.
برای خرید سنسور میل سوپاپ چه مشخصاتی را بررسی کنیم؟
سنسورهای موقعیت میل سوپاپ خودروهای مختلف ممکن است از نظر شکل، مشخصات الکتریکی و محل نصب متفاوت باشند. در بازار خودروهای چینی نیز سنسورهای اختصاصی برای مدل‌هایی مانند JAC J5، JAC S5، MVM X22، آریزو 5، لیفان و چانگان دیده می‌شوند؛ بنابراین انتخاب مدل‌محور در این قطعه اهمیت زیادی دارد.
مدل دقیق خودرو
اولین مرحله، مشخص کردن برند و مدل خودرو است. برای مثال عبارت «سنسور میل سوپاپ MVM» بسیار کلی است، زیرا مدل‌های مختلف این خانواده الزاماً از سنسور یکسان استفاده نمی‌کنند.
شماره فنی سنسور
Part Number یکی از مهم‌ترین اطلاعات برای تطبیق سنسور است. در محصولات موجود در بازار نیز شماره فنی به‌عنوان مشخصه قطعه درج می‌شود؛ برای نمونه سنسور موقعیت میل سوپاپ JAC J5 با کد فنی مشخص عرضه می‌شود.
اگر شماره روی سنسور قبلی قابل خواندن است، آن را هنگام انتخاب قطعه جدید بررسی کنید. البته شماره فنی بهتر است همراه با مشخصات خودرو تطبیق داده شود.
سوکت و تعداد پین
نوع کانکتور و تعداد پین‌ها از مشخصاتی هستند که باید بررسی شوند. دو سنسور ممکن است در تصویر شبیه یکدیگر باشند اما از نظر سوکت یا مشخصات الکتریکی متفاوت باشند.
نوع موتور و نسخه خودرو
یک مدل خودرو ممکن است در نسخه‌ها یا پیشرانه‌های متفاوت عرضه شده باشد. در چنین شرایطی فقط نام خودرو برای انتخاب سنسور کافی نیست و باید مشخصات موتور و شماره فنی نیز بررسی شوند.
آیا سنسور میل سوپاپ همه خودروهای چینی یکسان است؟
خیر. سنسور موقعیت میل سوپاپ یک قطعه عمومی و یکسان برای تمام خودروهای چینی نیست.
برای نمونه، در بازار قطعات، سنسورهای موقعیت میل سوپاپ مجزا برای خودروهایی مانند JAC S5، JAC J5، آریزو 5، MVM 110S، MVM X22، چانگان CS35 و مدل‌های مختلف دیگر عرضه می‌شوند.
حتی اگر دو سنسور ظاهر مشابهی داشته باشند، این شباهت برای تأیید سازگاری کافی نیست. شماره فنی، نوع سوکت، مشخصات الکتریکی، محل نصب و موتور خودرو باید بررسی شوند.
سنسور میل سوپاپ اصلی یا افترمارکت؟
برای برخی خودروها ممکن است سنسور میل سوپاپ با برندها و کیفیت‌های مختلف در بازار عرضه شود. افترمارکت بودن به‌تنهایی به معنی نامناسب بودن قطعه نیست و درج عبارت «اصلی» نیز به‌تنهایی اصالت یک محصول را ثابت نمی‌کند.
برای مقایسه گزینه‌ها بهتر است ابتدا سازگاری فنی را تأیید کنید و سپس موارد زیر را بررسی کنید:
| معیار مقایسه | دلیل اهمیت |
|---|---|
| شماره فنی | کمک به تطبیق دقیق قطعه |
| مدل و نوع موتور | جلوگیری از انتخاب سنسور مربوط به نسخه دیگر |
| سوکت و تعداد پین | تطبیق اتصال الکتریکی |
| برند سازنده | امکان مقایسه گزینه‌های موجود |
| کیفیت ساخت | مهم برای عملکرد و دوام قطعه |
| شرایط ضمانت و مرجوعی | مهم در خرید قطعات الکترونیکی |
| قیمت | پس از تأیید سازگاری مقایسه شود |
قیمت سنسور میل سوپاپ به چه عواملی بستگی دارد؟
قیمت سنسور میل سوپاپ برای خودروهای مختلف یکسان نیست. مدل خودرو، شماره فنی، برند سازنده، نوع عرضه و شرایط بازار قطعات وارداتی می‌توانند روی قیمت تأثیر داشته باشند.
بهتر است ابتدا مشخص شود کدام سنسورها واقعاً با خودرو سازگار هستند و سپس قیمت همان گزینه‌ها با یکدیگر مقایسه شود.
برای مثال نمی‌توان قیمت سنسور میل سوپاپ یک مدل MVM را مستقیماً با سنسور مربوط به JAC یا Changan مقایسه کرد و صرفاً بر اساس ارزان‌تر بودن یکی از آنها تصمیم گرفت.
قبل از سفارش سنسور میل سوپاپ چه چیزهایی را کنترل کنیم؟
پیش از ثبت سفارش، مدل دقیق خودرو و در صورت نیاز سال تولید و نوع موتور را مشخص کنید.
اگر سنسور قبلی در دسترس است، شماره فنی روی آن را بررسی کنید. تصویر واضح قطعه و سوکت آن نیز می‌تواند برای تشخیص تفاوت نمونه‌ها مفید باشد.
اگر دلیل خرید سنسور، روشن شدن چراغ چک یا مشکل در روشن شدن و عملکرد موتور است، بهتر است قبل از سفارش عیب‌یابی انجام شود. بررسی کدهای خطا، سیم‌کشی و اتصالات می‌تواند از تعویض قطعه سالم جلوگیری کند
سوالات متداول درباره سنسور میل سوپاپ
سنسور میل سوپاپ و سنسور موقعیت میل سوپاپ یکی هستند؟
بله. در بازار لوازم یدکی عبارت کوتاه «سنسور میل سوپاپ» معمولاً برای Camshaft Position Sensor یا سنسور موقعیت میل سوپاپ استفاده می‌شود.
آیا سنسور میل سوپاپ همان سنسور دور موتور است؟
خیر. سنسور میل سوپاپ موقعیت میل‌سوپاپ را تشخیص می‌دهد، در حالی که سنسور دور موتور یا سنسور موقعیت میل‌لنگ اطلاعات مربوط به موقعیت و سرعت میل‌لنگ را فراهم می‌کند. ECU از اطلاعات این دو سنسور در کنار یکدیگر استفاده می‌کند.
خرابی سنسور میل سوپاپ باعث روشن شدن چراغ چک می‌شود؟
می‌تواند باعث روشن شدن چراغ چک و ثبت کد خطا شود، اما چراغ چک دلایل بسیار دیگری نیز دارد. برای تشخیص علت باید خطاهای ECU و وضعیت سیستم بررسی شوند.
آیا با دیاگ می‌توان خرابی سنسور میل سوپاپ را تشخیص داد؟
دیاگ می‌تواند کدهای خطا و اطلاعات مفیدی برای عیب‌یابی ارائه کند، اما مشاهده یک کد خطا همیشه به معنی خرابی خود سنسور نیست. سیم‌کشی، کانکتور و سایر عوامل مرتبط نیز باید بررسی شوند.
آیا سنسور میل سوپاپ خودروهای مختلف قابل جایگزینی است؟
فقط در صورتی که سازگاری قطعه برای خودروهای موردنظر تأیید شده باشد. شباهت ظاهری برای اثبات مشترک بودن سنسور کافی نیست.
برای خرید سنسور میل سوپاپ شماره فنی مهم است؟
بله. شماره فنی یکی از مهم‌ترین مشخصات برای تطبیق این قطعه است و بهتر است همراه با مدل خودرو، نوع موتور و مشخصات سوکت بررسی شود.
خرید سنسور میل سوپاپ مناسب خودرو
برای خرید سنسور میل سوپاپ، ابتدا مدل دقیق خودرو را مشخص کنید و سپس شماره فنی، نوع موتور، سوکت و سایر مشخصات قطعه را با سنسور موردنیاز تطبیق دهید. اگر علت تعویض، بروز خطای موتور است، انجام عیب‌یابی قبل از سفارش می‌تواند از تعویض غیرضروری قطعه جلوگیری کند.
در تیپ یدک می‌توانید از مسیر سنسور خودروهای چینی سایر حسگرهای مرتبط را نیز بررسی کنید و با انتخاب برند و مدل خودرو، سریع‌تر به قطعات متناسب با خودروی خود برسید.
